Jak obliczyć moc i zapas energii, które powinny mieć zasilacze LED 24V?

Precyzyjne obliczenie wymaganej mocy zasilacza to jeden z kluczowych kroków przy projektowaniu instalacji oświetleniowej opartej na taśmach lub modułach LED. Błędnie dobrany zasilacz może prowadzić do nagłych spadków napięcia, przegrzewania podzespołów, a w konsekwencji - do skrócenia żywotności całego systemu. Poniżej znajdziesz konkretny, techniczny przewodnik, który przeprowadzi Cię przez cały proces obliczeniowy krok po kroku.

Zasilacze LED 24V - jak prawidłowo wyznaczyć zapotrzebowanie na moc?

Właściwie dobrane zasilacze LED 24V powinny pokrywać sumę mocy wszystkich odbiorników podłączonych w instalacji oraz uwzględniać odpowiedni margines bezpieczeństwa. Obliczenia zaczynamy od zsumowania mocy wszystkich źródeł światła - taśm LED, modułów czy opraw - które będą zasilane przez jedno urządzenie. Jeśli planujesz podłączyć trzy odcinki taśmy LED o łącznym poborze 80 W, to właśnie ta wartość stanowi punkt wyjścia do dalszych kalkulacji.

Następnie do uzyskanej sumy należy doliczyć zapas wynoszący minimum 20%. Oznacza to, że dla instalacji o poborze 80 W powinieneś wybrać zasilacz o mocy znamionowej co najmniej 96 W - w praktyce sięgnąć po model 100 W lub 120 W. Taki margines chroni urządzenie przed pracą przy pełnym obciążeniu przez dłuższy czas, co byłoby niekorzystne dla jego żywotności i sprawności.

Sprawność energetyczna a rzeczywisty pobór mocy

Przy obliczeniach warto pamiętać, że zasilacz sam w sobie pobiera pewną ilość energii na własne potrzeby - związaną z konwersją napięcia i ciepłem wydzielanym przez podzespoły. Sprawność nowoczesnych impulsowych zasilaczy LED sięga nawet 90%, co oznacza, że 10% pobieranej mocy jest tracone jako ciepło. Dla instalacji pobierającej 100 W z sieci zasilacz dostarcza odbiornikowi realnie około 90 W.

Dlatego przy wyznaczaniu mocy zasilacza warto posłużyć się uproszczonym wzorem:

Zsumuj moc wszystkich odbiorników (np. 3 × 24 W = 72 W).
Podziel uzyskaną wartość przez sprawność zasilacza (np. 72 W ÷ 0,90 = 80 W poboru z sieci).
Do wyniku dodaj 20% zapasu mocy wyjściowej (80 W × 1,2 = 96 W - wybierz model 100 W lub wyższy).

Uwzględnienie sprawności jest szczególnie istotne w rozbudowanych instalacjach komercyjnych, gdzie koszty energii mają bezpośrednie przełożenie na budżet operacyjny. Zakres napięcia wejściowego AC 90-264 V, który oferują dobrej klasy zasilacze LED, zapewnia przy tym odporność na wahania w sieci i stabilność całego układu.

Dobór mocy a środowisko montażu i typ obudowy

Poza samymi obliczeniami mocowymi istotnym czynnikiem jest środowisko, w którym zasilacz będzie pracować. Przekłada się ono bezpośrednio na wybór stopnia ochrony IP i typ obudowy, a te z kolei wpływają na dostępne przedziały mocy. Warto mieć świadomość, że nie każdy model o danej mocy znamionowej jest dostępny w każdej wersji obudowy.

Poniżej zestawiono typowe scenariusze montażowe i odpowiadające im wymagania:

Wnętrza suche (salon, biuro, szafki meblowe) - zasilacze IP20, modele slim lub meblowe, moce od kilkunastu do 150 W.
Łazienki, kuchnie, przestrzenie techniczne - zasilacze IP44 lub IP67, kompaktowe obudowy hermetyczne lub dopuszkowe.
Elewacje, ogrody, instalacje zewnętrzne - zasilacze IP67, odporne na wilgoć, kurz i krótkotrwałe zanurzenie, moce od 30 W wzwyż.

W przypadku montażu w ograniczonej przestrzeni (np. w puszce instalacyjnej o średnicy 71 mm lub pod zabudową meblową) decydującym kryterium staje się wymiar obudowy, a dopiero w drugiej kolejności moc. Modele ultra slim o niewielkiej wysokości sprawdzają się pod szafkami kuchennymi i w sufitach podwieszanych, natomiast zasilacze na szynę DIN są optymalnym wyborem do szaf rozdzielczych w instalacjach przemysłowych.

Sterowniki, ściemniacze i ich wpływ na obliczenia

Jeśli instalacja ma być wyposażona w ściemniacz lub sterownik barwy (np. system DALI 2, PUSH lub sterowanie bezprzewodowe), obliczenia mocy muszą uwzględniać dodatkowe straty generowane przez te urządzenia. Sterowniki ściemniające mogą pobierać od kilku do kilkunastu watów własnej mocy, co przy małych instalacjach może mieć zauważalne znaczenie dla bilansu energetycznego.

Warto też zwrócić uwagę na to, czy wybrany zasilacz obsługuje sygnał sterujący (np. wejście 0-10 V, protokół DALI 2 lub funkcję Triac dimming). Nie każdy model w danej klasie mocowej oferuje taką funkcję, dlatego planowanie zasilania i sterowania powinno przebiegać równolegle, a nie jako dwa niezależne etapy projektu.

Bilans mocy jako fundament trwałej instalacji LED

Rzetelne obliczenie mocy i zapasu energii to inwestycja, która procentuje przez cały okres eksploatacji instalacji. Zasilacz pracujący w optymalnym zakresie obciążenia - zwykle 50-80% mocy znamionowej - generuje mniej ciepła, zużywa się wolniej i rzadziej wymaga serwisowania. Zabezpieczenia przeciwzwarciowe, przeciążeniowe i temperaturowe wbudowane w dobrej jakości modele stanowią dodatkową warstwę ochrony dla taśm i modułów LED.

Zanim zdecydujesz się na konkretny model, wykonaj pełny bilans mocy instalacji, uwzględnij współczynnik sprawności urządzenia, dodaj wymagany zapas 20% i dopasuj obudowę do środowiska montażu. Tak przeprowadzone obliczenia pozwolą uniknąć kosztownych błędów i zapewnią stabilne, bezawaryjne działanie oświetlenia przez wiele lat.

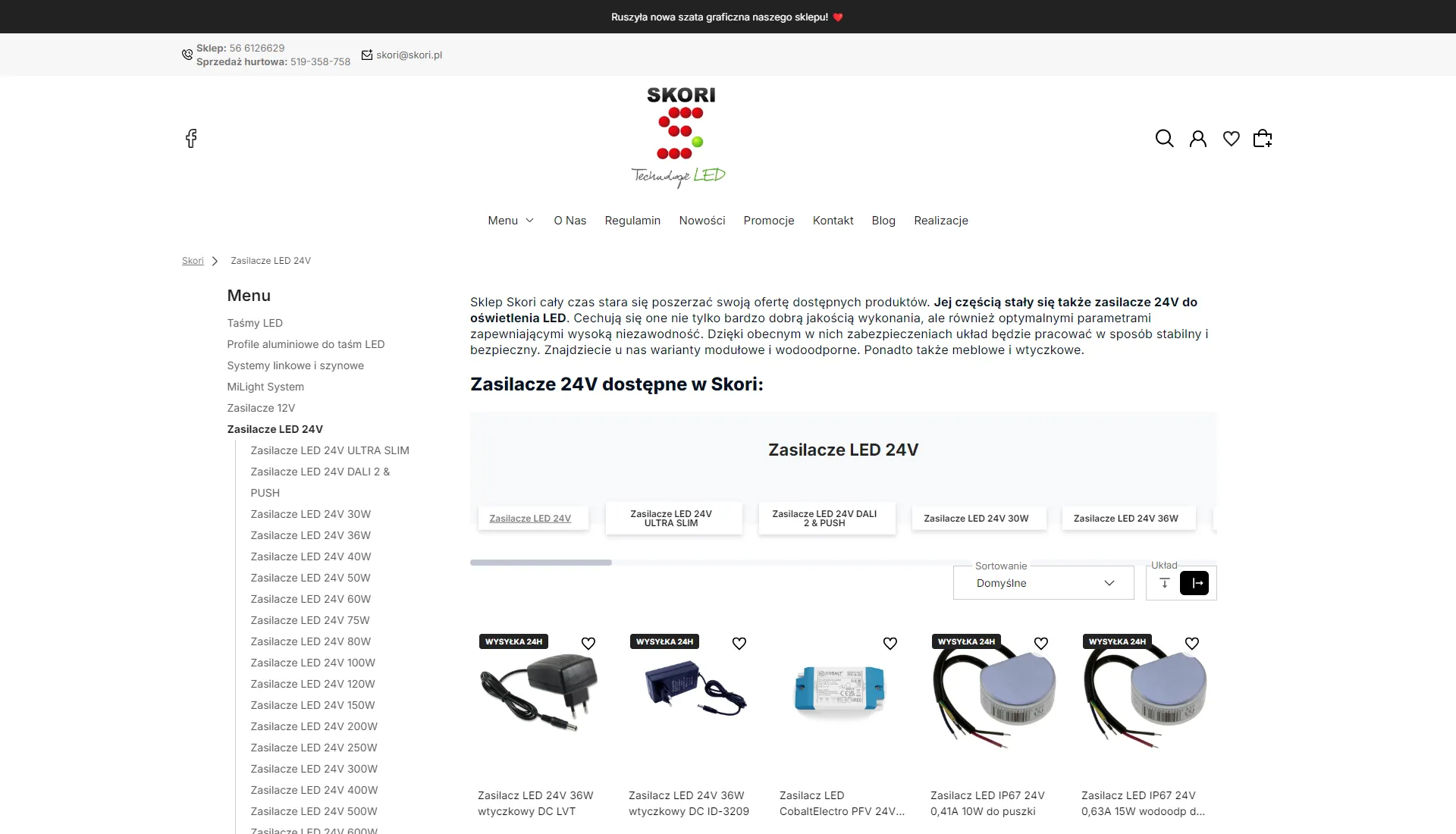

Zasilacze Led 24V - Sklep z oświetleniem LED SKORI
